Διάγνωση και Ανάλυση Βλαβών Τροφοδοτικού LED

Στα συστήματα φωτισμού LED, η λειτουργική σταθερότητα του τροφοδοτικού του οδηγού καθορίζει άμεσα τη διάρκεια ζωής και την αξιοπιστία ολόκληρης της μονάδας φωτισμού. Αν και τα ίδια τα τσιπ LED προσφέρουν εξαιρετικά μεγάλη διάρκεια ζωής, το τροφοδοτικό του οδηγού LED -λόγω του περίπλοκου σχεδιασμού του κυκλώματος και της διαμόρφωσης των εξαρτημάτων του- έχει γίνει το πιο ευάλωτο εξάρτημα επιρρεπές σε αστοχίες στα συστήματα φωτισμού. Τα δεδομένα του κλάδου δείχνουν ότι πάνω από το 80% των βλαβών στα εμπορικά φωτιστικά LED προέρχονται από διάφορες ανωμαλίες στην τροφοδοσία του οδηγού.

I. Ζητήματα που σχετίζονται με τη γήρανση και τη βλάβη των ηλεκτρονικών εξαρτημάτων

Βασικά ηλεκτρονικά εξαρτήματα όπως αντιστάσεις, πυκνωτές, δίοδοι και τρανζίστορ αποτελούν τον πυρήνα ενός τροφοδοτικού οδηγού LED. Κατά τη διάρκεια παρατεταμένης λειτουργίας, αυτά τα εξαρτήματα υπόκεινται σε διάφορους παράγοντες—συμπεριλαμβανομένης της διάρκειας λειτουργίας, των περιβαλλοντικών συνθηκών και του ηλεκτρικού φορτίου—που οδηγούν σε σταδιακή γήρανση. Οι συνήθεις τρόποι αστοχίας περιλαμβάνουν τα ανοιχτά κυκλώματα, τα βραχυκυκλώματα, την εξάντληση, το ρεύμα διαρροής, την υποβάθμιση των λειτουργικών παραμέτρων και την αστοχία απόδοσης, τα οποία λειτουργούν ως θεμελιώδεις αιτίες δυσλειτουργιών τροφοδοσίας.

Η χρήση τελικών λαμπτήρων εξοπλισμένων με εξαρτήματα υψηλής ποιότητας συμβάλλει στον μετριασμό των κινδύνων γήρανσης στην πηγή, όπως αποδεικνύεται από τη σειρά προϊόντων προβολέων LED αυτοκινήτου της Luxfighter στην Κίνα Προβολέας LED σειράς Plug and PlayΕργοστάσιο - Zhengyuan Optoelectronic, ΚίναΠροβολέας LED σειράς εξωτερικού προγράμματος οδήγησηςΕργοστάσιο - Zhengyuan Optoelectronic.Όλα τα μοντέλα είναι εξοπλισμένα με ηλεκτρονικά εξαρτήματα αντιγήρανσης βιομηχανικής ποιότητας, διασφαλίζοντας ότι οι προβολείς LED της Luxfighter επιτυγχάνουν διάρκεια ζωής άνω των 50.000 ωρών και ανώτερη μακροπρόθεσμη σταθερότητα.

II. Επιπτώσεις των πλακών PCB και της ποιότητας συναρμολόγησης

Η ποιότητα κατασκευής των πλακών τυπωμένου κυκλώματος (PCB) και των συναρμολογημένων προϊόντων τους (PCBA) χρησιμεύει ως θεμελιώδης προϋπόθεση για τη διασφάλιση σταθερής λειτουργίας των τροφοδοτικών οδηγών LED, με την ποιότητά τους να επηρεάζει άμεσα τη συνολική αξιοπιστία του συστήματος. Κατά την παραγωγή και τη μακροχρόνια χρήση, τα PCB είναι επιρρεπή σε διάφορα ελαττώματα, όπως ανεπαρκή διαβροχή του ταμπόν, αποκόλληση της πλακέτας, διαχωρισμός στρώματος, ανάπτυξη αγώγιμων καλωδίων ανόδου CAF, ανοιχτά κυκλώματα και βραχυκυκλώματα—όλα αυτά μπορεί να οδηγήσουν σε μη φυσιολογική λειτουργία ή πλήρη αστοχία του τροφοδοτικού του οδηγού. Αξιοποιώντας επαγγελματικές και προηγμένες τεχνολογίες ανάλυσης αστοχιών, το Jinjian Laboratory μπορεί να εντοπίσει με ακρίβεια τις βαθύτερες αιτίες των βλαβών που σχετίζονται με PCB, παρέχοντας τεχνική υποστήριξη για να βοηθήσει τις επιχειρήσεις να αντιμετωπίσουν ζητήματα που σχετίζονται με αστοχίες πλακέτας και συναρμολόγησης.

Οι αξιόπιστες μάρκες εφαρμόζουν αυστηρότερο ποιοτικό έλεγχο στις διαδικασίες κατασκευής PCB. Για παράδειγμα, όλα τα προϊόντα Luxfighter χρησιμοποιούν υποστρώματα ρητίνης υψηλής περιεκτικότητας σε TG και αυτοματοποιημένες διαδικασίες κατασκευής PCBA, μειώνοντας αποτελεσματικά τα προβλήματα αστοχίας που σχετίζονται με τα PCB.

III. Βλάβες που προκαλούνται από κακές συνθήκες απαγωγής θερμότητας

Τα διάφορα ηλεκτρονικά εξαρτήματα σε ένα κύκλωμα οδηγού LED είναι πολύ ευαίσθητα στη θερμοκρασία περιβάλλοντος και στην αύξηση της θερμοκρασίας λειτουργίας, με τους ηλεκτρολυτικούς πυκνωτές να παρουσιάζουν τη χαμηλότερη ανοχή θερμοκρασίας και να επηρεάζονται σημαντικά από τις υψηλές θερμοκρασίες. Εάν ο συνολικός σχεδιασμός απαγωγής θερμότητας του φωτιστικού είναι ανεπαρκής ή η απόδοση ψύξης του ανεπαρκής, η θερμότητα που παράγεται κατά τη λειτουργία δεν μπορεί να διαχυθεί αμέσως, με αποτέλεσμα τα εξαρτήματα του πυρήνα να λειτουργούν υπό παρατεταμένες συνθήκες υψηλής θερμοκρασίας. Αυτό μειώνει σημαντικά τη διάρκεια ζωής του εξαρτήματος, οδηγεί σε ασταθή απόδοση του τροφοδοτικού του οδηγού LED και τελικά θέτει σε κίνδυνο τη λειτουργική σταθερότητα και τη διάρκεια ζωής ολόκληρου του συστήματος φωτισμού. Επομένως, κατά τη φάση σχεδιασμού της τροφοδοσίας ρεύματος, είναι απαραίτητο να δοθεί προτεραιότητα στη βελτιστοποίηση της δομής απαγωγής θερμότητας για να διασφαλιστεί η σταθερή συνολική απόδοση του φωτιστικού.

IV. Οι βασικές ελλείψεις στη φάση σχεδιασμού του τροφοδοτικού

Η συνολική σταθερότητα ενός τροφοδοτικού LED εξαρτάται από τέσσερις κρίσιμες πτυχές σχεδιασμού: σχεδιασμός παραμέτρων ισχύος, επιλογή εξαρτημάτων, προδιαγραφές ηλεκτρικής απόδοσης και διάταξη και δρομολόγηση PCB. Οι ελλείψεις σε οποιονδήποτε από αυτούς τους τομείς μπορεί να οδηγήσουν σε δυσλειτουργίες. Στο στάδιο του σχεδιασμού ισχύος, ο ακριβής υπολογισμός της απώλειας θερμικής ενέργειας είναι απαραίτητος για την ικανοποίηση λειτουργικών απαιτήσεων σε συνθήκες υψηλής θερμοκρασίας. Κατά την επιλογή εξαρτημάτων, πρέπει να δοθεί ιδιαίτερη προσοχή στη σταθερότητα των παραμέτρων και την ανθεκτικότητα των εξαρτημάτων σε περιβάλλοντα υψηλής θερμοκρασίας. Ο σχεδιασμός ηλεκτρικής απόδοσης απαιτεί αυστηρό έλεγχο των παραμέτρων εξόδου για να διασφαλιστεί ομοιόμορφη φωτεινότητα σε όλη την πηγή φωτός LED και σταθερό σταθερό ρεύμα εξόδου. Η διάταξη και ο σχεδιασμός δρομολόγησης PCB θα πρέπει να συμμορφώνονται με τα τυποποιημένα πρότυπα ασφαλούς ηλεκτρικής απόστασης, να σχεδιάζουν βέλτιστα μονοπάτια απαγωγής θερμότητας και να αποτρέπουν ζητήματα όπως η τοπική συσσώρευση θερμότητας και παρεμβολές στο κύκλωμα.

V. Βλάβη στο τροφοδοτικό που προκαλείται από κεραυνούς

Οι στιγμιαίοι παλμοί υψηλής τάσης που δημιουργούνται από κεραυνούς μπορεί να προκαλέσουν καταστροφική ζημιά στα κυκλώματα τροφοδοσίας του οδηγού LED, καταστρέφοντας ή καίγοντας άμεσα εσωτερικά ηλεκτρονικά εξαρτήματα και καθιστώντας τον εξοπλισμό άχρηστο. Έμμεσοι κεραυνοί, όπως αγώγιμοι και επαγόμενοι κεραυνοί, είναι οι κύριες αιτίες αστοχιών σε τροφοδοτικά φωτισμού εξωτερικού και εμπορίου. Επομένως, η ανάπτυξη προϊόντος πρέπει να ενσωματώνει ολοκληρωμένες λύσεις προστασίας από υπερτάσεις για να αντέχει αποτελεσματικά τις παροδικές υπερτάσεις τάσης και ρεύματος από κεραυνούς, διασφαλίζοντας αξιόπιστη λειτουργία του τροφοδοτικού του οδηγού. Ένας αποτελεσματικός θερμικός σχεδιασμός παρατείνει σημαντικά τη διάρκεια ζωής του τροφοδοτικού. Για παράδειγμα, οι προβολείς LED χωρίς ανεμιστήρα της σειράς Luxfighter Q10 αποτελούν παράδειγμα αυτής της προσέγγισηςΣειρά Q10-40W 6400LMΚατασκευαστής & Προμηθευτής - Zhengyuan Optoelectronic, βελτιστοποιώντας τη δομή απαγωγής θερμότητας του περιβλήματος, αποτρέπεται η ζημιά υπερθέρμανσης που προκαλείται από αστοχία ανεμιστήρα.

VI. Επιπτώσεις κρούσης διακυμάνσεων τάσης δικτύου

Οι συχνές και σημαντικές διακυμάνσεις στην τάση του δικτύου μπορεί να υπερβούν την ονομαστική χωρητικότητα φορτίου των τροφοδοτικών οδηγού LED, οδηγώντας σε υπερφόρτωση εσωτερικού κυκλώματος, ζημιά εξαρτημάτων και αστοχία του προγράμματος οδήγησης. Ιδιαίτερα στις γραμμές τροφοδοσίας που εξυπηρετούν ηλεκτρικά μηχανήματα μεγάλης κλίμακας, ζητήματα όπως διακυμάνσεις τάσης, παροδικές πτώσεις τάσης και υπερτάσεις ρεύματος είναι ιδιαίτερα έντονα και αντιπροσωπεύουν κοινές αιτίες βλαβών τροφοδοσίας λαμπτήρων. Ως εκ τούτου, πρέπει να εφαρμοστούν στοχευμένα προστατευτικά μέτρα, όπως σταθεροποίηση τάσης και προστασία υπερφόρτωσης.

Συνοπτικά, οι βλάβες στα τροφοδοτικά του οδηγού LED δεν προκαλούνται από έναν μόνο παράγοντα, αλλά προκύπτουν από τις συνδυασμένες επιπτώσεις πολλαπλών παραγόντων σχεδιασμού, διαδικασίας κατασκευής, περιβαλλοντικών και λειτουργικών παραγόντων. Για να ενισχυθεί ουσιαστικά η λειτουργική αξιοπιστία και η διάρκεια ζωής των φωτιστικών LED, απαιτείται ολοκληρωμένη βελτιστοποίηση, συμπεριλαμβανομένης της επιλογής ηλεκτρονικών εξαρτημάτων υψηλής ποιότητας, του αυστηρού ελέγχου της ποιότητας και των διαδικασιών συναρμολόγησης PCB, της βελτιστοποίησης της θερμικής διαχείρισης και του συνολικού σχεδιασμού τροφοδοσίας, της βελτίωσης της αντικεραυνικής προστασίας και των μηχανισμών μετριασμού της τάσης δικτύου και της τυποποίησης των διαδικασιών συγκόλλησης. Μέσω αυτών των πολυδιάστατων χειριστηρίων, η πιθανότητα αστοχίας των τροφοδοτικών του οδηγού μπορεί να μειωθεί σημαντικά.

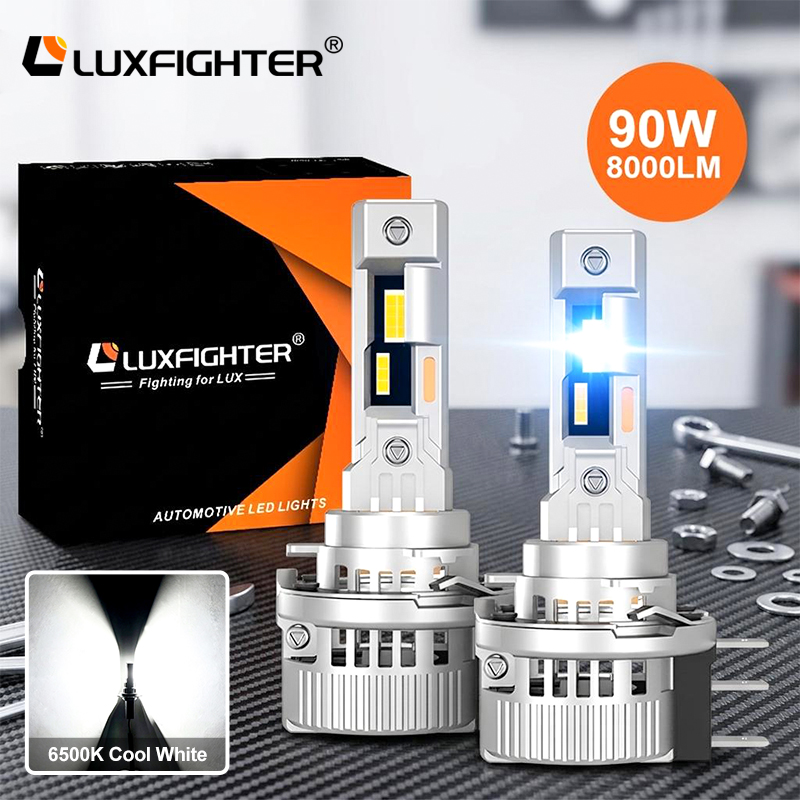

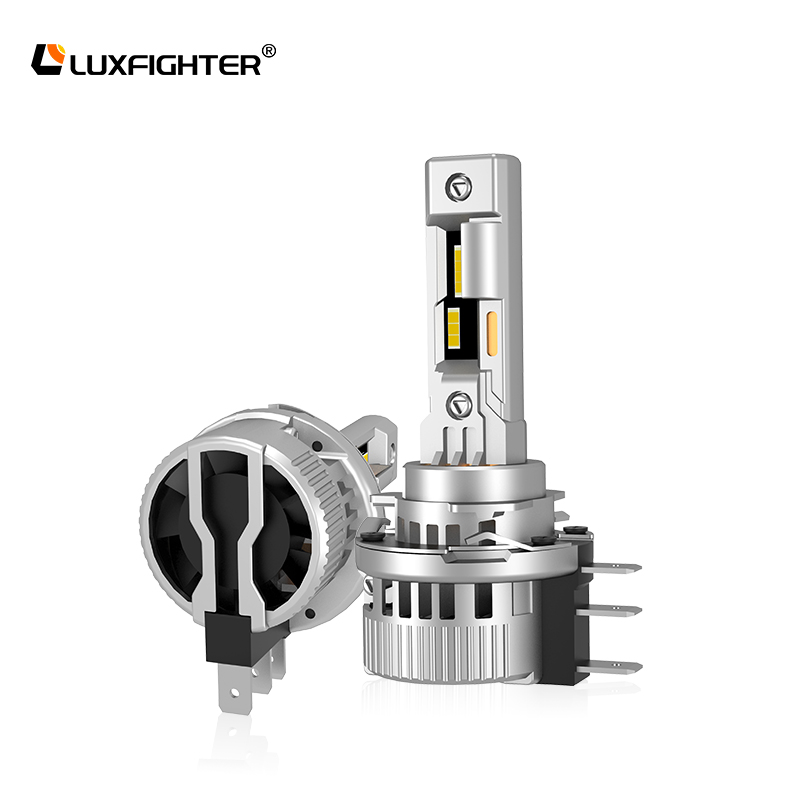

Στον τομέα του φωτισμού LED αυτοκινήτου, η επιλογή της Luxfighter—μιας μάρκας γνωστής για τις ώριμες και αξιόπιστες λύσεις οδήγησης—μειώνει σημαντικά τα ποσοστά αστοχίας των προβολέων LED. Όλα τα προϊόντα της σειράς προβολέων LED και βοηθητικών φώτων της Luxfighter χρησιμοποιούν ιδιόκτητες τεχνολογίες σταθερού οδηγού, ΚίναΠροβολέας LED σειράς Plug and PlayFactory - Zhengyuan Optoelectronic, η προσαρμογή στο περίπλοκο ηλεκτρικό περιβάλλον των οχημάτων είναι η βέλτιστη επιλογή για αξιοπιστία.
